銅は導電性に優れる一方、大気中で酸化被膜が生じやすく、そのままでは接触抵抗の増加やはんだ付け性の低下を招きます。そのため、端子・コネクタ・バスバーなど銅製の電子・電気部品では、表面にスズめっきを施すことが広く行われています。一方で、銅とスズは金属学的に非常に相性が良い反面、銅原子がスズめっき層へ拡散浸透しやすい組み合わせでもあり、経年変色やウィスカといった銅特有の課題が生じることがあります。

本記事では、銅にスズめっきを施す理由、銅特有に生じやすい課題とそのメカニズム、想定されるトラブル、具体的な対策について分かりやすく解説します。

銅にスズめっきを施す理由

銅は電気・電子部品に広く使われる素材ですが、表面が酸化しやすく、酸化被膜が接触抵抗の増加やはんだ付け性の低下につながります。銅の表面にスズめっきを施すことで、酸化を防ぎ、良好な導電性とはんだ付け性を維持することができます。

特に、端子・コネクタ・バスバー・リードフレームといった、屋外環境や車載環境で使用される部品では、耐食性の付与という観点からもスズめっきが選ばれています。ただし、銅という素材の特性上、単に「めっきを付ける」だけでなく、拡散浸透やウィスカへの配慮まで含めた仕様設計が重要になります。

銅特有の課題が生じる原因・メカニズム

銅にスズめっきを施す際に特に注意したいのが、銅原子とスズめっき層の相互拡散です。銅とスズは常温でも拡散が進みやすい組み合わせであり、時間の経過とともに銅−スズ金属間化合物（Cu₆Sn₅など）が表面近くまで成長することがあります。

銅原子の拡散浸透

銅素材の上にスズめっきを施すと、銅原子がスズめっき層内部へ拡散し、表面付近まで到達することがあります。拡散が進むほど、めっき皮膜本来の性質が失われやすくなり、外観や機能面の劣化につながります。

金属間化合物の形成と内部応力

銅とスズの拡散によって生じる金属間化合物は、スズめっき皮膜内部に圧縮応力を生じさせる一因にもなります。この応力は、後述するウィスカの発生にも関係していると考えられています。

使用環境による拡散の進行

拡散の進行速度は、保管・使用環境の温度や湿度、経過時間によって変化します。特に真鍮（黄銅）のように銅を主成分とする合金では、純銅よりも拡散が進みやすい傾向があるとされています。

銅にスズめっきを施す際に起こりやすいトラブル・リスク

銅特有の拡散浸透や内部応力は、放置すると次のようなトラブルにつながる可能性があります。

経年変色による外観・信頼性の低下

拡散が進むと、スズめっき表面が黄変・くすみなどの経年変色を起こすことがあります。外観上の問題だけでなく、めっき皮膜の性質そのものが変化しているサインでもあるため、長期使用・長期保管が想定される部品では注意が必要です。

接触抵抗の上昇・はんだ付け性の低下

金属間化合物が表面まで成長すると、接点部の接触抵抗が上昇したり、はんだ付け性が経時的に低下したりすることがあります。端子・コネクタのように接触信頼性が重要な部品では、性能面への影響が大きくなります。

ウィスカによる端子間の短絡リスク

スズめっき皮膜内部に生じた応力を緩和する過程で、表面からひげ状の結晶（スズウィスカ）が成長することがあります。ウィスカ自体にも導電性があるため、隣接する端子や回路に接触すると短絡（ショート）を引き起こす可能性があります。鉛フリー化が進んだ現在、特に注意すべき現象です。

銅へのスズめっきにおける対策

銅特有の課題は複数の要因が関係するため、単一の対策で完全に防止することは難しく、部品の用途や素材、要求品質に応じて複数の対策を組み合わせることが重要です。

①下地ニッケルめっきを活用する

銅とスズめっき層の間に薄いニッケル層（ニッケルバリア）を設けることで、銅原子の拡散を物理的に抑制できます。経年変色やウィスカ対策として、最も基本的かつ効果的な方法のひとつです。

②めっき条件を適切に管理する

めっき浴の組成や添加剤濃度、電流密度、液温などが適正範囲から外れると、皮膜内部の応力が大きくなり、ウィスカ発生の要因になります。安定したスズめっきを行うには、めっき液と処理条件の継続的な管理が欠かせません。

③用途に応じて光沢・半光沢・無光沢を選定する

光沢スズめっきは外観に優れる一方、結晶が微細で内部応力が高くなりやすい傾向があります。無光沢・半光沢スズめっきは結晶が比較的粗く内部応力が小さいため、ウィスカリスクの観点では有利とされています。外観だけでなく、要求される信頼性を踏まえて選定することが重要です。

④合金めっきの採用を検討する

Sn-Cu、Sn-Bi、Sn-Agといった合金めっきは、結晶状態や応力状態を変化させることで、ウィスカの発生を抑制する効果が期待される選択肢です。ただし、はんだ付け性やコスト、対応設備の有無も踏まえた検討が必要です。

⑤めっき後の熱処理・リフローを検討する

めっき後に熱処理やリフロー処理を行うことで、皮膜内部の応力を緩和させる方法もあります。ただし、素材への熱の影響も考慮したうえで、条件を検討する必要があります。

⑥設計・組立工程まで含めて対策する

めっき後の曲げ加工や圧入、かしめなどによって皮膜に新たな応力が加わることもあります。ウィスカ対策はめっき工程だけで完結させず、部品設計や後加工、組立条件まで含めて検討することが理想です。

銅×スズめっきにおける当社の強み・品質管理体制

銅への安定したスズめっきを実現するには、「めっきを付ける」だけでなく、素材や用途に合わせた仕様選定と、拡散・応力を管理する品質体制が重要です。大阪・八尾市の当社では、長年培ってきた表面処理技術を活かし、銅・真鍮など銅系材料へのスズめっきに対応しています。

①光沢・半光沢・無光沢のスズめっきに対応

製品に求められる外観やはんだ付け性、使用用途を確認したうえで、適切なスズめっき仕様をご相談いただけます。

②下地ニッケルめっきによる拡散対策

銅・真鍮への拡散による変色・密着性低下を防ぐため、必要に応じて下地ニッケルめっきを組み合わせた処理を行っています。

③膜厚計・デジタルマイクロスコープによる品質確認

蛍光X線膜厚測定器やデジタルマイクロスコープなどの検査・測定設備を保有しており、指定した膜厚に収まっているかの確認や、表面状態の確認にも対応可能です。

④試作・小ロットから量産まで対応

試作・小ロット品から量産まで柔軟に対応しており、見積・納期は原則24時間以内に回答しています。銅製のバスバー・端子・銅管圧縮端子など、幅広い部品での対応実績があります。

銅へのスズめっきのことなら旭鍍金工業所にご相談ください

「大阪めっき・アルマイトナビ」を運営する株式会社旭鍍金工業所では、光沢・半光沢・無光沢スズめっきをはじめ、下地ニッケルめっきによる拡散対策など、銅・真鍮製部品への表面処理に対応しております。銅へのスズめっきの仕様選定や、変色・ウィスカ対策でお困りの際は、ぜひ一度旭鍍金工業所へご相談ください。

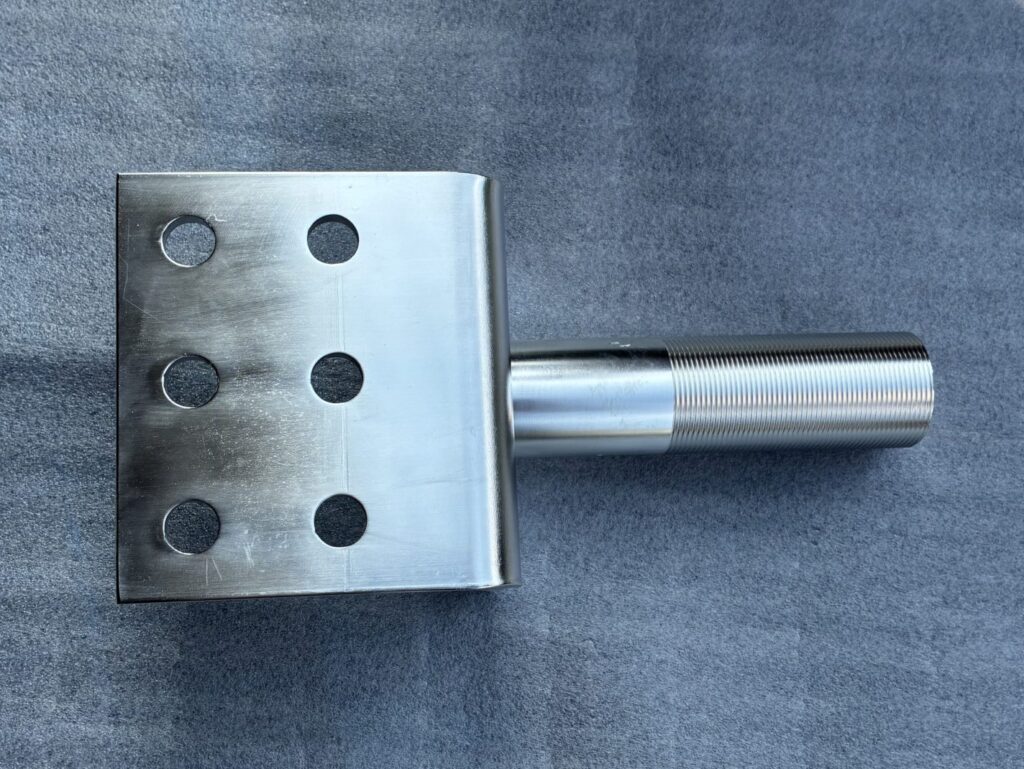

スズメッキによる表面処理事例
