複雑な形状の製品にも均一な塗膜を形成できるカチオン電着塗装は、高い防錆性を備えた塗装技術です。

しかし、塗装の条件調整が不十分だと、塗膜のピンホールや膜厚の不均一といった問題が発生します。

この記事では、適切な膜厚を保つための管理基準や、ピンホールが生じる原因と具体的な防止策を解説します。さらに、電気絶縁性を引き出すためのポイントについても分かりやすく説明します。

この記事を読んでいただきたい方

金属製品の表面処理や塗装工程を担当し、カチオン電着塗装の品質管理を行っている方。

塗装後のピンホールや膜厚不良に悩んでおり、現場での具体的な改善策を求めている技術者。

この記事を読むとわかること

カチオン電着塗装で適切な膜厚を維持するための管理方法と数値基準。

ピンホールが発生する主な要因と、電圧調整や塗料管理による防止手段。

塗膜の絶縁性能を高め、製品の品質と信頼性を向上させるためのポイント。

カチオン電着塗装の基本構造と膜厚の重要性

カチオン電着塗装は、水溶性塗料を満たしたタンクに被塗物である金属製品を浸し、直流電流を供給することで塗膜を生成させる技術です。

被塗物をマイナス極（陰極）に接続し、塗料中のプラス電荷を持った樹脂粒子を引き寄せて付着させます。

この方法の一番の利点は、非常に複雑な形状の製品や、構造の奥まった部分にも隙間なく均一な皮膜を塗工できる点にあります。塗布された膜厚の厚みや品質は、製品の防錆力や耐候性、さらには耐久性を左右する決定的な要因となります。

標準的な膜厚範囲と管理の基準

一般的な金属部品におけるカチオン電着塗装の適正膜厚は、15μm～25μm程度が標準とされています。

膜厚が15μm未満と薄すぎる場合、十分な防錆力を発揮できず、わずかな傷や環境変化で早期に錆が発生する原因となります。

一方で、膜厚が25μmを超えて厚くなりすぎると、乾燥後の表面に肌荒れやツヤムラが生じたり、塗料コストの増大につながります。適切な膜厚を常に維持するためには、投入する電圧や処理時間、ならびに塗料液の温度や固形分濃度を日々管理することが求められます。

膜厚の状態	発生しやすい問題	対策と管理の着眼点
膜厚不足（15μm未満）	耐食性の低下、早期の錆発生	通電時間の見直し、印加電圧の引き上げ
適正膜厚（15〜25μm）	なし（良好な防錆性と密着性）	電圧や液温の定期的なモニタリング
過剰膜厚（25μm超）	表面の肌荒れ、ピンホールの発生	初期電圧の抑制、塗料固形分濃度の調整

ピンホールが発生する原因と抑制のメカニズム

電着塗装の現場において、仕上がり不良の原因として最も警戒される現象の一つがピンホールです。

ピンホールは塗膜表面に針で突いたような微細な穴が開く不具合であり、外観を損ねるだけでなく、防錆性能や絶縁性を大きく損ないます。

水素ガスの発生と通電中の放電

電着塗装の処理を行っている最中には、水の電気分解反応によって被塗物の表面から水素ガスが発生します。通常であれば、このガスは塗料液のなかを自然に浮上して抜け出していきます。

しかし、塗膜が形成されるスピードが速すぎる場合、ガスが皮膜の内部に取り残されてしまいます。内部に閉じ込められたガスが皮膜を押し破って外部へ放出される際に、穴の跡がそのまま残ってピンホールとなります。

また、かける電圧が高すぎると局所的な電気的放電が起こり、塗膜自体が破裂して穴が生じることもあります。

塗料液中の異物や前処理の不良

脱脂工程での油脂分の除去が甘い場合、製品表面に油分が残留し、塗料が弾かれてピンホールとなります。

また、塗装前の洗浄水が汚れていたり、塗料槽の内部に細かなゴミやホコリが混入している場合も同様の不具合が起こります。

塗料槽に設置されたろ過装置やフィルターを定期的に掃除し、液中の浮遊物を確実に除去することが重要です。前処理工程の洗浄水の純度を常に高く維持し、外部から異物を持ち込ませない管理体制を整える必要があります。

カチオン電着塗膜の絶縁性能と破裂電圧

しっかり加熱乾燥されたカチオン電着の塗膜は、電気を通しにくい優れた電気絶縁性を持っています。この特性を活かし、近年では電気自動車のバッテリー周りの部品や、電子機器の筐体などでも幅広く利用されるようになりました。

しかし、塗膜にピンホールや極端に薄い部分が存在すると、その部分から電流が漏れ出て絶縁破壊を起こします。絶縁性能が重視される用途では、均一な膜厚の確保と同時に、ピンホールのない密着した塗膜を作ることが必須の要件となります。

絶縁性を高めるための塗料選定と通電管理

絶縁性能を高めるためには、電気抵抗の特性に優れる樹脂成分を含んだ塗料を選定することが効果的です。適した塗料を使用することで、一般的な膜厚であっても高い電圧に耐えられる強固な絶縁皮膜を形成できます。

また、塗装時には最初から高い電圧をかけず、段階的に電圧を上げていく段階通電方式が適しています。徐々に電圧を高めることで急激なガスの発生を抑え、隙間のない密度の高い絶縁塗膜を作ることができます。

ピンホールを防ぎ品質を安定させるための具体策

ピンホールの発生を極力抑え、製品の仕上がり品質を高いレベルで安定させる具体的な対応手順を説明します。日々の設備点検とパラメータの正確な調整を行うことが、品質不具合を防ぐ最も確実な手法です。

電圧パターンと通電制御の見直し

塗装を開始するタイミングで急激に高い電圧を加えると、ガスが一気に発生してピンホールが発生しやすくなります。

そのため、通電の始まりは低電圧に抑え、段階的に目的の電圧まで引き上げる制御を行うことが望ましいです。段階的に電圧を調整することで、ガスの巻き込みを防ぎながら綺麗な膜厚を生成させることができます。

さらに、被塗物の形状に合わせて電極の配置や距離を最適化し、特定部分への電流集中を防ぐ工夫も有効です。

塗料槽の温調と攪拌の徹底

塗料槽内の液温や塗料の成分濃度は、塗膜がつくスピードや均一性に大きな影響を与えます。

液温が高くなりすぎると、塗膜の析出スピードが速まりすぎてガスが抜けきらなくなり、穴の原因となります。

槽内の塗料を常にスクリューやポンプで効果的に攪拌し、液体の温度や成分の偏りを排除することが大切です。循環系設備やフィルターの点検を定期的におこない、常に綺麗な状態を維持して作業を行いましょう。

よくある質問（FAQ）

Q1. カチオン電着塗装の適切な膜厚はどのくらいですか？

A1. 一般的には15μmから25μm程度が適正な範囲とされています。製品の用途や求められる防錆性能に合わせて数値を調整します。

Q2. ピンホールができる一番の理由は何ですか？

A2. 塗装時に発生する水素ガスが塗膜の中に閉じ込められ、外へ抜ける際に穴が残ることが主な原因です。高すぎる電圧や塗料の不純物も影響します。

Q3. ピンホールを防ぐには電圧をどう設定すればよいですか？

A3. 通電の始まりは低電圧に抑え、段階的に設定電圧まで上げていく制御が有効です。急激なガスの発生を抑えることができます。

Q4. カチオン電着塗装は電気絶縁用途にも使えますか？

A4. はい、乾燥後の塗膜は高い絶縁性を持つため活用されています。ただしピンホールがあると絶縁破壊を起こすため厳格な膜厚管理が必要です。

Q5. 塗料槽の温度管理が不十分だとどうなりますか？

A5. 液温が高すぎると塗膜の形成速度が速くなりすぎ、ピンホールや肌荒れが起こりやすくなります。適切な温度を維持することが重要です。

Q6. 前処理の段階で気をつけるべきポイントは何ですか？

A6. 製品表面の油分を確実に落とすことと、洗いの工程で不純物を除去することです。油分が残っていると塗料がはじかれて穴の原因になります。

まとめ

カチオン電着塗装において、適切な膜厚の維持とピンホールの防止は、製品の防錆性や絶縁性を高める上で非常に重要です。

急激な電圧上昇を避ける通電制御や、塗料槽の温度・清浄度の管理を徹底することで、品質のばらつきを大幅に減らすことができます。日頃の設備点検と正確な条件調整を行い、不具合のない高品質な塗装仕上げを目指しましょう。

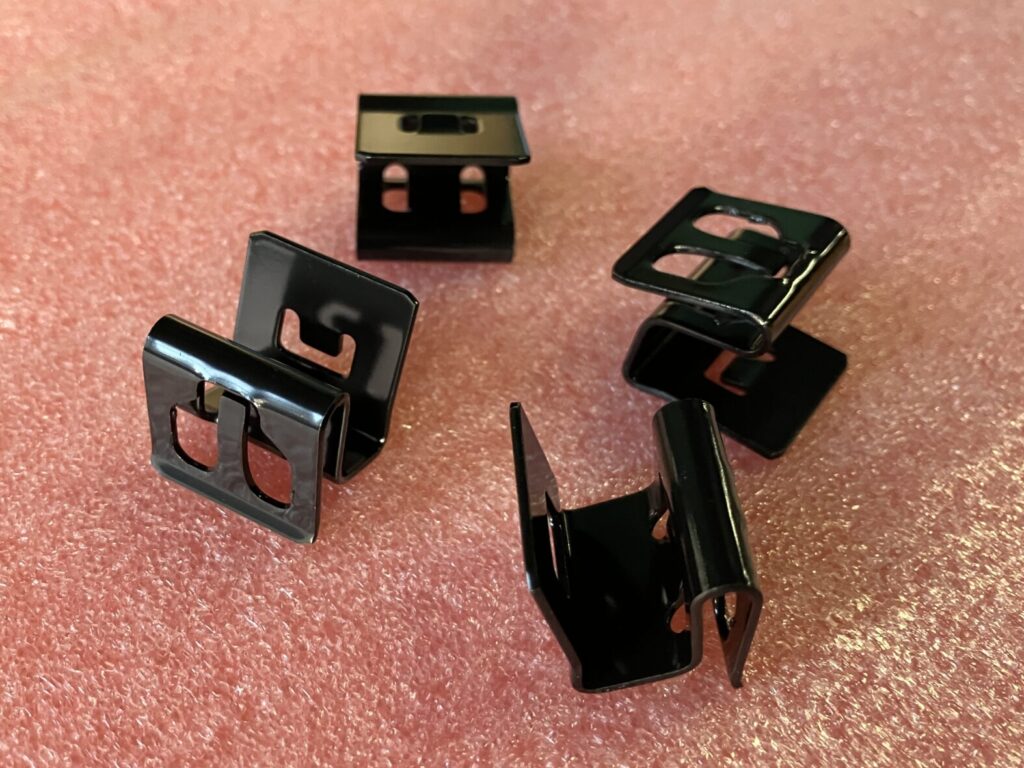

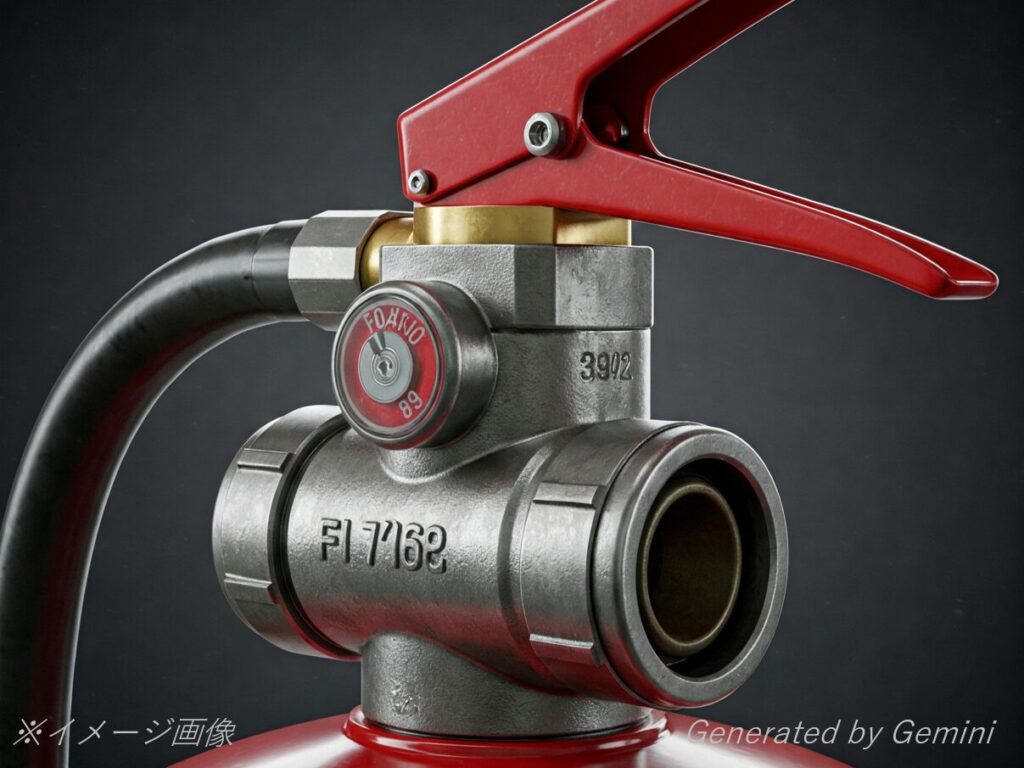

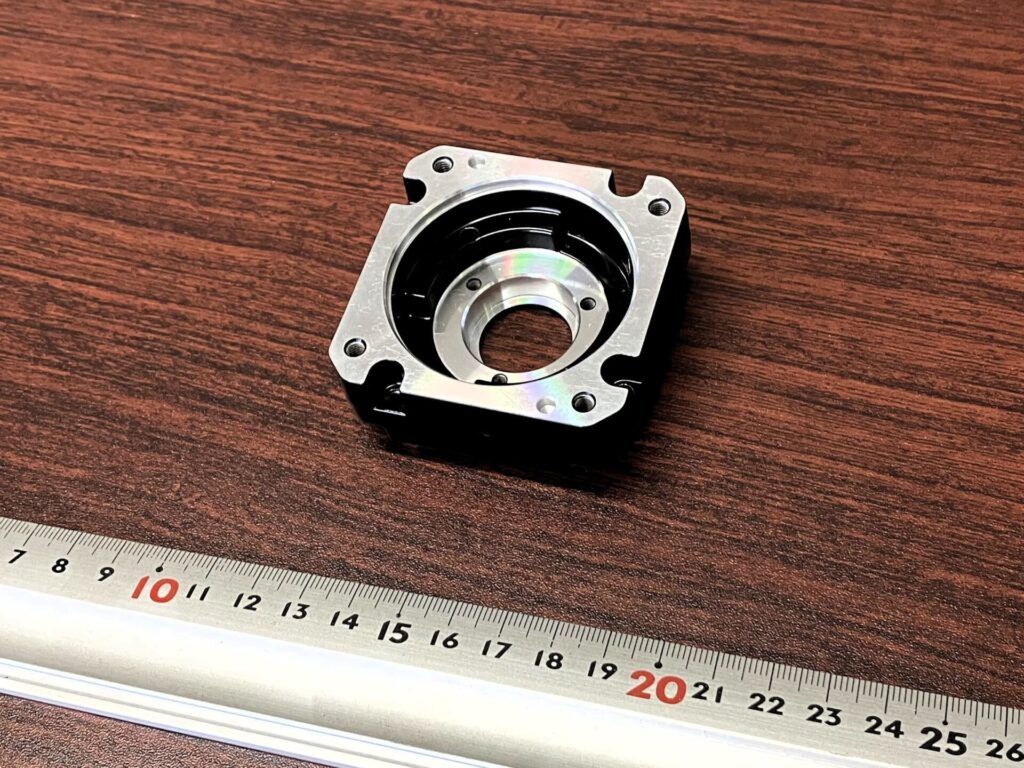

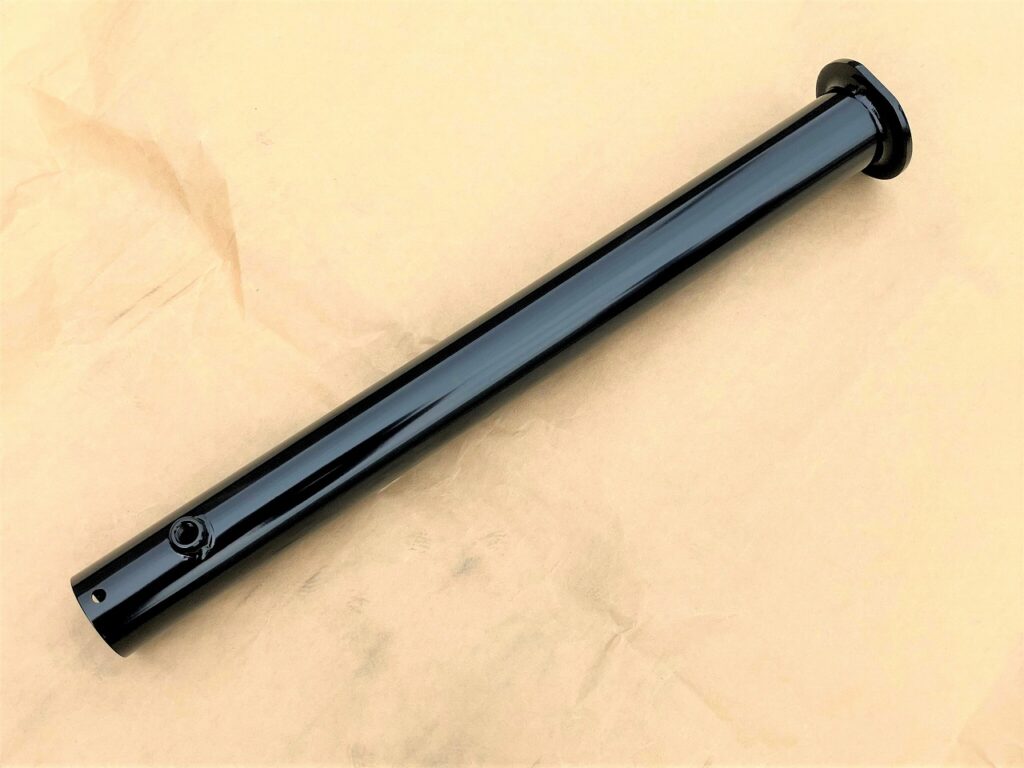

「大阪めっき・アルマイトナビ」によるカチオン電着塗装の事例
