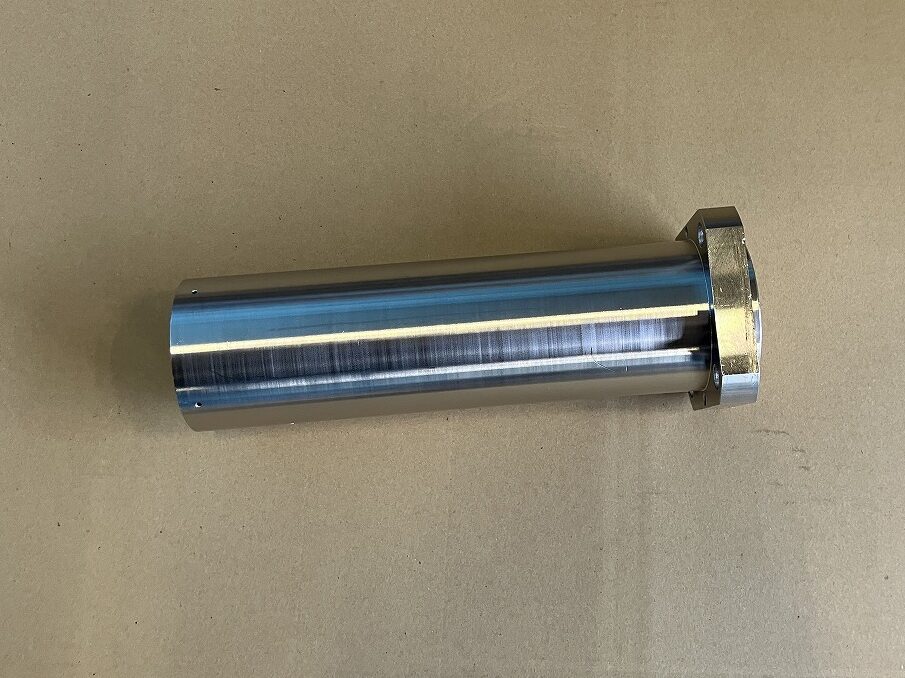

角フランジ付きのリニアブッシュ（ロングタイプ）に無電解ニッケルめっきを施しました。

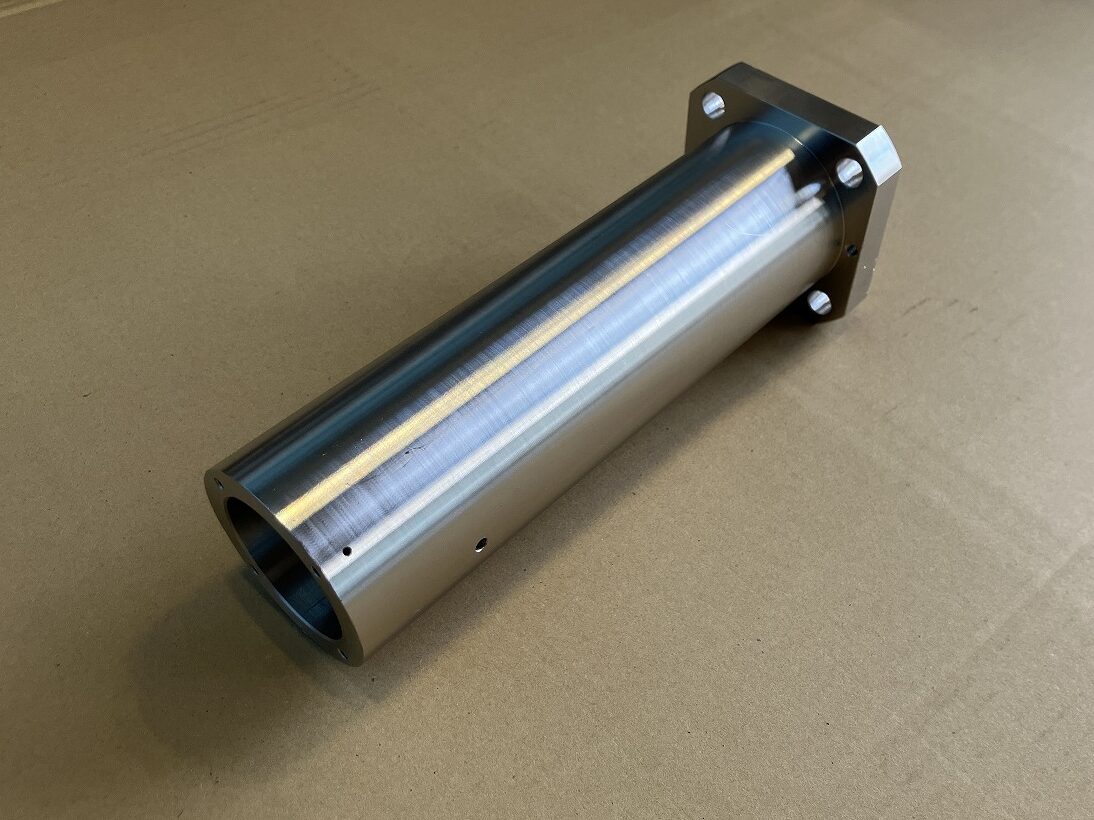

本製品は、ロール形状のリニアブッシュと、溶接された角型のフランジ部で構成されています。ブッシュ部は、通常のタイプよりも軸方向に長く設計されており、これにより走行精度の向上や許容負荷荷重の増大が図られています。角フランジ部には、四隅にボルトで締めるための取付け穴が配置されており、装置の壁面やベースに対して強固に、かつ垂直精度を保ったまま固定できる構造になっています。フランジの端面は肉厚で、長尺の本体を安定して支えるための充分な剛性を備えています。さらに、円筒の側面にはグリスを注入するための微細な穴が設けられており、摺動性を確保できるような形状になっております。

今回は、摺動性・耐摩耗性が重要な部品であったため、無電解ニッケルめっきの中でも特に高硬度を付与できる低リンタイプ（リン含有率1〜4%）を採用しました。低リンタイプは、析出状態（熱処理なし）でもHV700〜800以上の高硬度を有します。耐食性と耐酸性は中・高リンタイプに劣りますが、電気伝導性・はんだ濡れ性・耐アルカリ性は低リンタイプの方が優れているため、電子部品や摺動部品の場合は基本的に低リンタイプをオススメいたします。

弊社は、最大2,000×1,100×350サイズ（アルミ素材は最大450×450×750サイズ）までの無電解ニッケルめっきが可能です。

無電解ニッケルめっきのほか、電気ニッケルめっき、装飾クロムめっき、硬質クロムめっき、スズめっき、亜鉛めっき、アルマイト、電着塗装、化成処理など幅広い表面処理に対応可能です。試作品1個から月産1,000,000個の量産まで、大阪最速クラスの短納期で対応しますので、お気軽にお問い合わせください。
